頻率：0.03MHZ,166MHZ,200MHZ

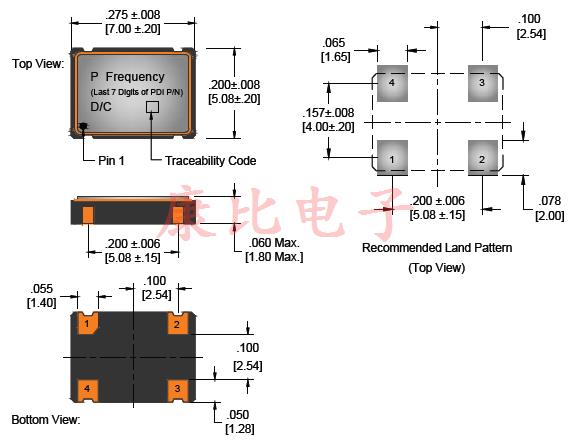

尺寸：7.0x5.0mm
Wi2Wi高品質晶振,OC7監控安防晶振,OC7T25000XCDA3RX有源晶振，有源晶振需要電源，但不需要附加的電容。它內部含有起振器。通常接到CPU的一根引腳即可，有源晶振不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。
Wi2Wi公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球?qū)Ш叫l(wèi)星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
Wi2Wi晶振公司是全球領先的端到端無線連接解決方案開發商和制造商，高精度頻率控制，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫度補償晶振系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。宣布新型TCH系列堅固耐用且同類最佳的溫補振蕩器（TCXO）。TC6系列進一步擴展了Wi2Wi的頻率控制和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。
“Wi2Wi繼續廣泛關注根據客戶需求開發新產品，包括石英晶體諧振器，有源晶振，石英晶體振蕩器，貼片晶振，石英晶振，溫補晶體振蕩器，壓控晶體振蕩器。并確保我們生產的每個類別都有全系列的產品。新型TCH系列TCXO擴展了我們目前的高穩定性，高沖擊和高振動，是航空電子，太空和軍事市場中高精度應用的理想選擇。TCH系列是我們高可靠性和高性能TCXO系列的一個很好的補充。“Wi2Wi總裁兼首席執行官Zachariah Mathews說。

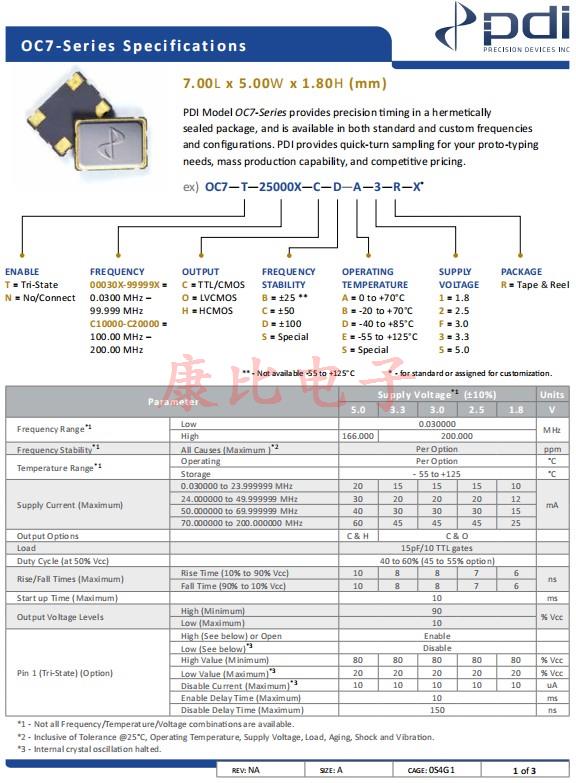

| Parameter | Supply Voltage*1 (±10%) | Units | |||||
| 5.0 | 3.3 | 3.0 | 2.5 | 1.8 | V | ||
| Frequency Range*1 | Low | 0.03 | MHz | ||||
| High | 166 | 200 | |||||
| Frequency Stability *1 | All Causes (Maximum ) *2 | Per Option | ppm | ||||
| Temperature Range*1 | Operating | Per Option | °C | ||||
| Storage | - 55 to +125 | °C | |||||
| Supply Current (Maximum) | 0.030000 to 23.999999 MHz | 20 | 15 | 15 | 15 | 10 | |
| 24.000000 to 49.999999 MHz | 30 | 20 | 20 | 20 | 12 | mA | |
| 50.000000 to 69.999999 MHz | 40 | 30 | 30 | 30 | 15 | ||
| 70.000000 to 200.000000 MHz | 60 | 45 | 45 | 45 | 25 | ||
| Output Options | C & H | C & O | |||||
| Load | 15pF/10 TTL gates | ||||||
| Duty Cycle (at 50% Vcc) | 40 to 60% (45 to 55% option) | ||||||
| Rise/Fall Times (Maximum) | Rise Time (10% to 90% Vcc) | 10 | 8 | 8 | 7 | 6 | ns |
| Fall Time (90% to 10% Vcc) | 10 | 8 | 8 | 7 | 6 | ||
| Start up Time (Maximum) | 10 | ms | |||||
| Output Voltage Levels | High (Minimum) | 90 | % Vcc | ||||
| Low (Maximum) | 10 | ||||||
| Pin 1 (Tri-State) (Option) | High (See below) or Open | Enable | |||||
| Low (See below) *3 | Disable | ||||||
| High Value (Minimum) | 80 | 80 | 80 | 80 | 80 | % Vcc | |
| Low Value (Maximum) *3 | 20 | 20 | 20 | 20 | 20 | % Vcc | |
| Disable Current (Maximum) *3 | 10 | 10 | 10 | 10 | 10 | uA | |
| Enable Delay Time (Maximum) | 10 | ms | |||||
| Disable Delay Time (Maximum) | 150 | ns | |||||
Wi2Wi高品質晶振,OC7監控安防晶振,OC7T25000XCDA3RX有源晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
Wi2Wi高品質晶振,OC7監控安防晶振,OC7T25000XCDA3RX有源晶振
進口威爾威晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。
所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。生產石英貼片晶振，晶體振蕩器等產品對環境減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。
保持就健康安全環境問題與臨近攝取進行對話。通過在環境控制方面實施優秀的管理實踐，以保護環境和與強生公司全球運作相關的自然資源。向員工灌輸環境價值觀，在所有的產品和生產過程中應用最佳環境實用技術，為全球可持續發展做出貢獻。
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務。
我們將追求在資源利用上的零廢物率。原材料將得到循環和再利用以最大限度地減少對其處理量，同時節約資源。在廢物的滋生地，廢物將被安全、負責地處理掉。
