頻率：25~700MHz

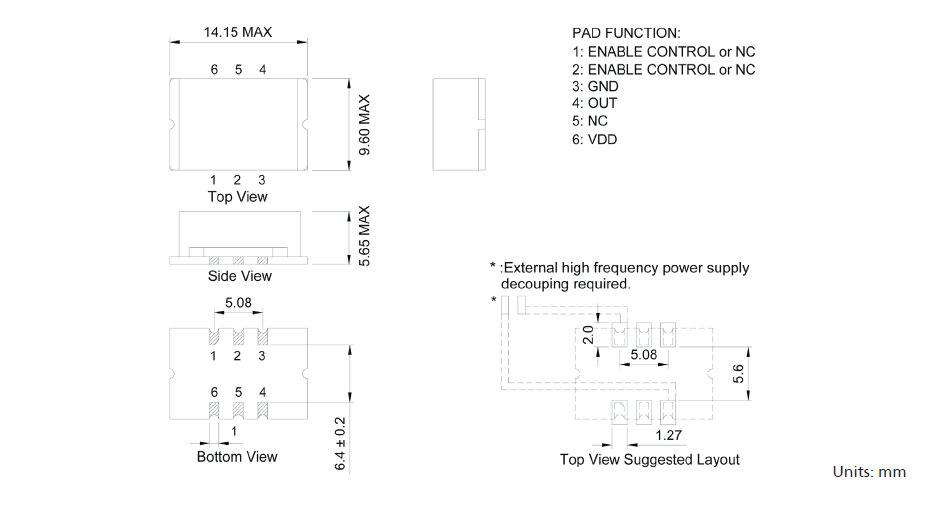

尺寸：14*9mm
臺灣晶技TXC晶振多年來，我們始終以提升客戶價值為目標，是以無論在價格、質量、交期、服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。經過三十年的努力，臺灣晶技總公司而外，另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。。
TXC晶振,貼片晶振,7J晶振,TXC晶振公司是一家領先的專業頻率控制，溫補晶振,石英晶體振蕩器，石英晶體諧振器,石英晶體，石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究，設計，制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品。
晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
型號 |
符號 |
7J |
|
輸出規格 |
- |
LVDS |
|
輸出頻率范圍 |
fo |
25~700MHz |
|
電源電壓 |
VCC |
2.5V,3.3V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-55?+125℃ |
|
運行溫度范圍 |
T_use |
-10?+70℃ ,-40?+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45?55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247?0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125?1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
