頻率：25MHz

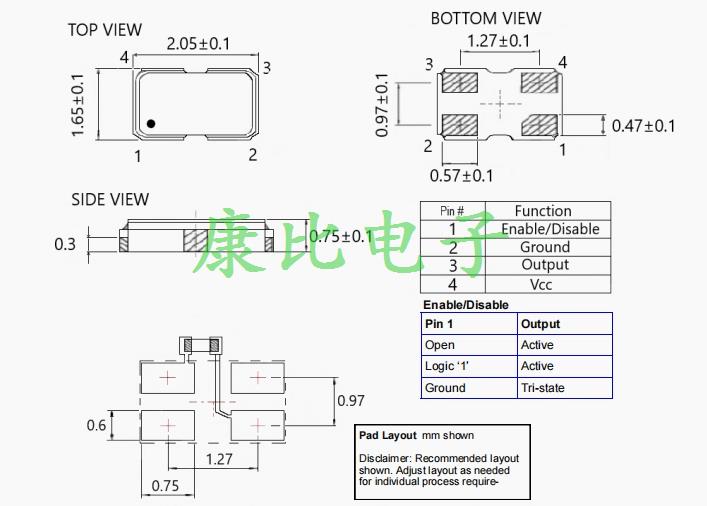

尺寸：2.05 x 1.65mm
QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器
QM2244LEV - 25.0M作為Pletronics專為以太網設計的CMOS時鐘晶體振蕩器，在以太網設備中發揮著關鍵作用。其25.0MHz的標稱頻率，為以太網數據的高效傳輸與處理提供了穩定且精準的時鐘基準。采用先進的制造工藝和優質材料，該晶振在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保卓越的頻率穩定性，適應不同環境下以太網設備的工作需求。作為CMOS時鐘振蕩器，它具有良好的兼容性，能夠與各類基于CMOS工藝的數字電路輕松對接，為以太網設備內部的微控制器、數據處理器等組件提供穩定的時鐘信號，保障設備整體的穩定運行。
在以太網交換機中，QM2244LEV-25.0M石英晶體振蕩器為數據包的轉發、交換提供精確的時鐘同步，確保數據在不同端口之間快速、準確地傳輸，避免數據沖突和丟失。在路由器中，它為路由算法的運行、網絡協議的處理提供穩定的時鐘支持，保障網絡連接的穩定性和高效性。在網絡適配器中，該晶振為數據的編碼、解碼以及與計算機系統的通信提供精準的時鐘信號，確保網絡數據的可靠傳輸。
QM2244LEV - 25.0M的封裝設計緊湊，便于在電路板上進行安裝，適應現代網絡設備小型化、集成化的發展趨勢。同時，這種2016貼片晶振還有助于優化散熱性能和電氣性能，進一步提升晶振在復雜電路環境中的穩定性和抗干擾能力。
PLE石英晶振對QM2244LEV - 25.0M的品質把控極為嚴格。從原材料的精心篩選，到生產過程中的精細加工，每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試，確保晶振在各種復雜環境下都能穩定工作，為以太網設備的長期穩定運行提供可靠保障。憑借卓越的性能、可靠的品質以及對以太網應用的高度適配性，QM2244LEV - 25.0M成為Pletronics在以太網晶振領域的一款重要產品，深受網絡設備制造商的信賴。
QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器

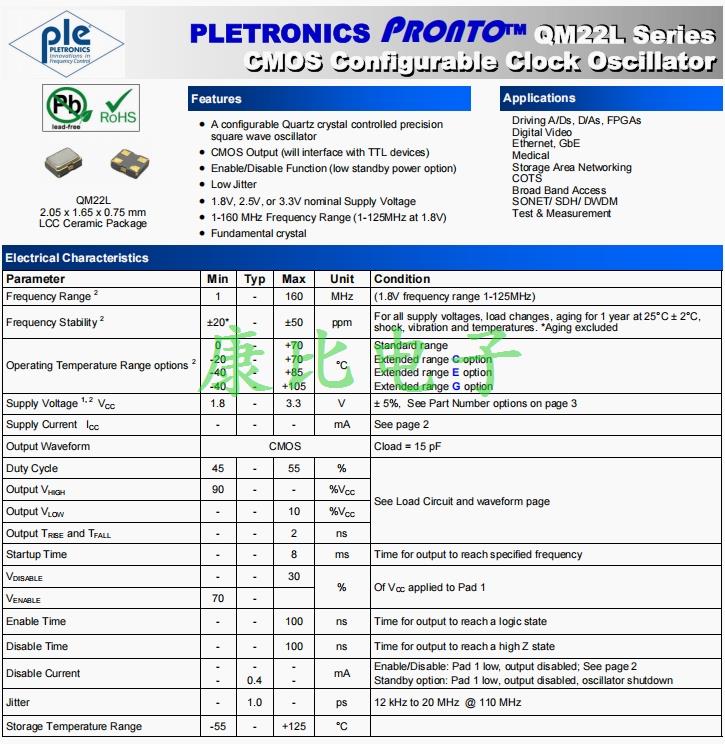

| Parameter | Min | Typ | Max | Unit | ||
| Frequency Range 2 | 1 | - | 160 | MHz | ||
| Frequency Stability 2 | ±20* | - | ±50 | ppm | ||
| Operating Temperature Range options 2 |
0 -20 -40 -40 |
- - - - |
+70 +70 +85 +105 |
°C | ||
| Supply Voltage 1, 2 VCC | 1.8 | - | 3.3 | V | ||
| Supply Current ICC | - | - | - | mA | ||
| Output Waveform | CMOS輸出晶振 | |||||
| Duty Cycle | 45 | - | 55 | % | ||
| Output VHIGH | 90 | - | - | %VCC | ||
| Output VLOW | - | - | 10 | %VCC | ||
| Output TRISE and TFALL | - | - | 2 | ns | ||
| Startup Time | - | - | 8 | ms | ||
| VDISABLE | - | - | 30 | % | ||
| VENABLE | 70 | - | ||||
| Enable Time | - | - | 100 | ns | ||
| Disable Time | - | - | 100 | ns | ||
| Disable Current |
- - |
- 0.4 |
- - |
mA | ||
| Jitter | - | 1.0 | - | ps | ||
| Storage Temperature Range | -55 | - | +125 | °C | ||
QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器
QM2244LEV-25.0M,以太網晶振,QM22L振蕩器,Pletronics有源晶振,CMOS時鐘振蕩器
所有石英晶振和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
