頻率：4~48mhz

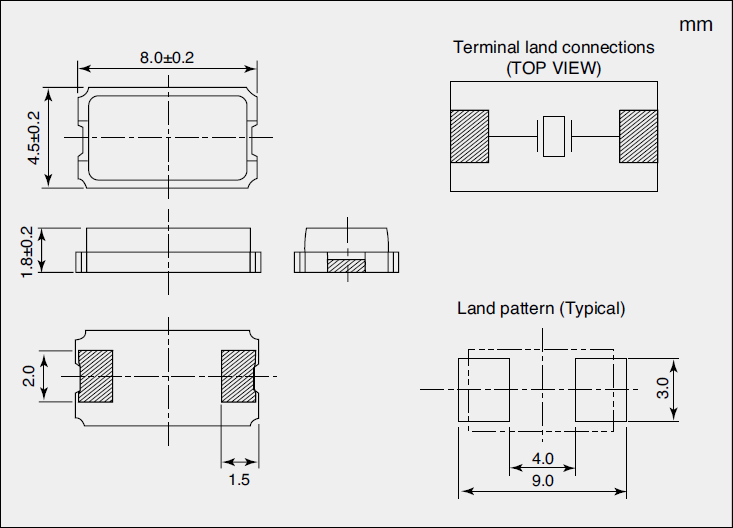

尺寸：8.0*4.5*1.8mm
NDK晶振,NX8045GB晶振,NX8045GB-13.560000MHZ小型?薄型晶體諧振器.小型、薄型 (8.0 × 4.5 × 1.8mm typ.).可對應4MHz以上的頻率.最適用于消費類電子和汽車配件用途.優良的耐環境特性，包括耐熱性、耐沖擊性等.滿足無鉛焊接的回流溫度曲線要求.
日本電波工業株式NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售.
日本電波工業株式NDK晶振會社作為壓電石英晶體元器件、壓電石英晶振、有源晶振、壓電陶瓷諧振器、石英晶振器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。
為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的多,特別是耐溫這塊,都有一定的要求值,比如：NDK晶振,NX8045GB晶振,8045晶振,適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
貼片晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
NDK晶振規格
單位
NX8045GB晶振頻率范圍
石英晶振基本條件
額定頻率
f_nom
4~8MHz
標準頻率
儲存溫度
T_stg
-40°C ～ +85°C/-40°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C/-10°C ～ +70°C
標準溫度
頻率公差
f_— l
±30 × 10-6
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://m.yancaiwang.com.cn
頻率溫度特征
f_tem
±50°C× 10-6/±30°C× 10-6
超出標準的規格請聯系我們.
負載電容
CL
（標準8PF）
超出標準說明,請聯系我們.
等效串聯電阻(ESR)
R1
Max. 300 (4 ≤ F < 5MHz)
Max. 300 (4 ≤ F < 5MHz)
頻率老化
f_age
Max. ±10×10-6/year *1
+25°C,第一年
Max. 250 (5 ≤ F < 8MHz)
Max. 200 (8 ≤ F < 9.5MHz)
Max. 120 (9.5 ≤ F < 10MHz)
Max. 100 (10 ≤ F < 12MHz)
Max. 80 (12 ≤ F < 13MHz)
Max. 50 (13 ≤ F ≤ 48MHz)
Max. 250 (5 ≤ F < 8MHz)
Max. 200 (8 ≤ F < 9.5MHz)
Max. 120 (9.5 ≤ F < 10MHz)
Max. 100 (10 ≤ F < 12MHz)
Max. 80 (12 ≤ F < 13MHz)
Max. 50 (13 ≤ F ≤ 48MHz)
1：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
2：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
3：外加電壓
如果過大的激勵電力對無源晶振外加電壓,有可能導致特性老化或損壞,因此請在宣傳冊,規格書中規定的范圍使用。讓無源晶振振蕩的電路寬裕度大致為負性阻抗值,本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上。若是車載和安全設備,則推薦10倍以上。
4：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
5：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。NDK晶振,NX8045GB晶振,8045晶振。
NDK晶振環保方針：
日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。
NDK晶振的新概念的溫補晶體振蕩器,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。NDK晶振,NX8045GB晶振,8045晶振。
