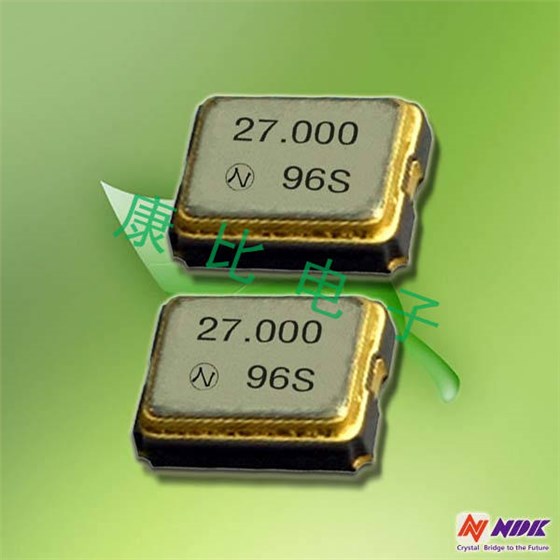

相信對于NDK晶振集團很多人并不陌生,特別是在電子行業中的人來說,因?yàn)檫@是常用物料,關于NDK的產品多多少少還是具有一定的了解程度.NDK晶振生產的產品大多都具備有耐高溫的特點,工作溫度可高達-40~85°的工業級晶振系列,并且將產品往小型化方面發展,研發出更多超小型貼片晶振滿足客戶的需求.下面就由康比電子給大家講解一下關于NDK晶振中的石英晶體振蕩器的一些注意事項.

NDK石英晶體振蕩器注意事項

請仔細閱讀以下注意事項，以正確使用NDK的晶體振蕩器并確保設備的最佳性能。

1.電動搬運

1.1電源

使用電源將電源連接到指定的終端正確的極性，如本目錄所示。如果力量源與正極和負極連接反轉或者如果它連接到除了以外的終端指定一個，石英晶體振蕩器內的部件將是損壞了，振蕩器不起作用。此外，如果施加高于額定值的電壓，它可能會導致與上述相似的損害。使一定要在正確的額定電壓下使用振蕩器，但如果施加低于額定值的電壓，內部零件振蕩器不會損壞，單位可能不會給最佳性能。

1.2負載阻抗

設置負載阻抗的規定值。當一個值除了規定的一個被設置為負載阻抗，輸出頻率和輸出電平不符合指定的值，可能會導致問題，例如輸出波形失真。特別是，設置電抗根據規格的負載阻抗。

1.3輸出頻率和輸出電平

測量輸出頻率或輸出電平時一個晶體振蕩器，調整輸入阻抗測量?jī)x器對晶體的負載阻抗振蕩器。當測量?jī)x器的輸入阻抗為不同于石英晶體振蕩器的負載阻抗，用高電平測量輸出頻率或輸出電平阻抗使測量側的阻抗可以忽略。

2.機械處理

2.1沖擊

不要對晶體振蕩器施加任何強烈沖擊。攜帶振蕩器或?qū)⑵浒惭b在另一個振蕩器上時設備，保護設備免受任何沖擊，小心不要放下它或用堅硬的物體擊打它。強烈沖擊可能會導致可能會損壞貼片晶振振蕩器內部的部件導致振蕩器無法工作。如果振蕩器受到強烈沖擊，請確保在使用之前檢查其特性。

2.2安裝引線安裝晶體振蕩器

不要對端子施加過大的力安裝晶體振蕩器的螺絲。將晶體振蕩器安裝在印刷電路板上時，請對齊安裝孔之間的距離終端。如果強制安裝振蕩器和這些距離彼此不同，終端可以是破損。不要彎曲直徑為0.6mm或以下的密封端子更多。即使需要彎曲直徑的端子0.6毫米或更小，不要直接彎曲它們密封底座，以保護密封玻璃。如果玻璃破裂，可能會有氣密密封和絕緣受影響的單位可能無法交付規定的特點。

當一個非密封有源晶振（與其產品安裝有用于頻率校正的孔的盒子，小心防止助焊劑進入孔中，因?yàn)榭梢苿?dòng)元件，如可變電容器和可變電阻器位于孔的內側。將端子焊接在260°C（溫度為20°C）終端）最多五秒鐘。不要焊接端子直接連接到蓋子或底座。

2.3表面貼裝晶體振蕩器的安裝

（1）振蕩器振動后溫度快速變化

安裝在板上當安裝板的材料時，用于表面安裝陶瓷振蕩子封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。

（2）自動安裝引起的沖擊

當石英晶體振蕩器被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。

（3）板彎曲應力

如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。

2.4清潔

請勿使用以下水晶進行浸泡清潔

振蕩器：

NV13M08YK NV13M08YM NV13M08YN

NV13M09WK NV13M09WN NV11M09YA

NV13M09WS NV13M09WT NY13M09WA

所有烤箱控制晶體振蕩器（OCXO）
