頻率：24MHZ
尺寸：3.2*2.5mm
1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ，尺寸為3225mm,頻率為24MHZ，日本大真空晶振，KDS晶振，日本大真空株式會社，無源貼片晶振，陶瓷諧振器，兩腳貼片晶振，水晶振動子，無源諧振器，小尺寸晶振，車載導航專用晶振，汽車音響晶振，多媒體設備晶振，無線網絡晶振，儀器儀表專用晶振，安防專用晶振.
無源晶振產品主要應用范圍：無鑰匙進入、TPMS、安全裝置等(DSX321GK)，車載導航、汽車音響等多媒體設備(DSX321G)，ECU(發動機、車身控制)、安全關系、車身關系、ABS、EPS等(DSX320GE).1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ.
1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ，尺寸為3225mm,頻率為24MHZ，日本大真空晶振，KDS晶振，日本大真空株式會社，無源貼片晶振，陶瓷諧振器，兩腳貼片晶振，水晶振動子，無源諧振器，小尺寸晶振，車載導航專用晶振，汽車音響晶振，多媒體設備晶振，無線網絡晶振，儀器儀表專用晶振，安防專用晶振.
無源晶振產品主要應用范圍：無鑰匙進入、TPMS、安全裝置等(DSX321GK)，車載導航、汽車音響等多媒體設備(DSX321G)，ECU(發動機、車身控制)、安全關系、車身關系、ABS、EPS等(DSX320GE).1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ.

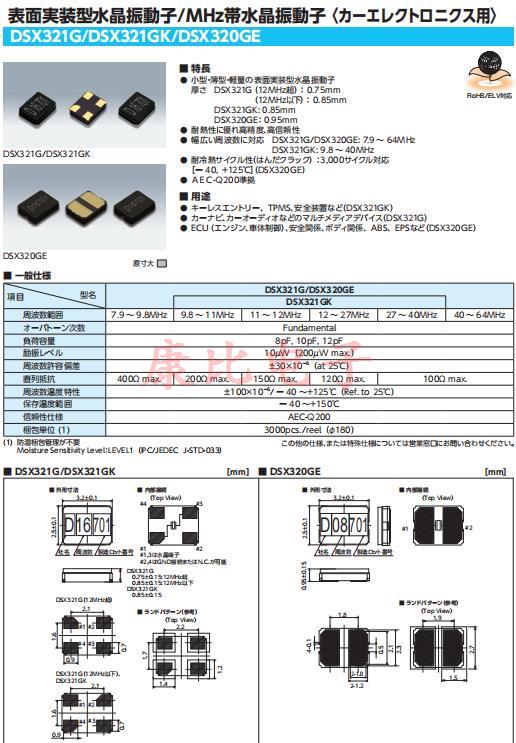

1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ 參數表
| 項目 | 型名 |
DSX321G/DSX320GE
|
||||||
| 周波數範囲 | 7.9 ~ 9.8MHz | 9.8 ~ 11MHz | 11 ~12MHz | 12 ~ 27MHz | 27 ~ 40MHz | 40 ~ 64MHz | ||
| オーバトーン次數 | Fundamental | |||||||
| 負荷容量 | 8pF, 10pF, 12pF | |||||||
| 勵振レベル | 10μW(200μW max.) | |||||||
| 周波數許容偏差 | ±30×10−6 (at 25℃) | |||||||
| 直列抵抗 | 400Ω max. | 200Ω max. | 150Ω max. | 120Ω max. | 100Ω max. | |||
| 周波數溫度特性 | ±100×10−6/ ー 40 ~＋125℃(Ref. to 25℃) | |||||||
| 保存溫度範囲 | ー 40 ~＋150℃ | |||||||
| 信頼性仕様 | AEC-Q200 | |||||||
| 梱包単位 (1) | 3000pcs./reel(φ180) | |||||||

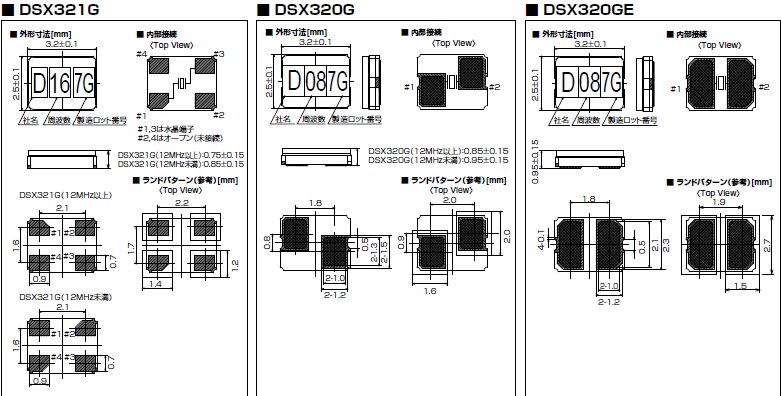

1ZCT24000BD0A數據手冊 車載導航 3225mm DSX320GE 24MHZ 尺寸圖
特點：
●小型、超薄、輕量的表面貼裝晶體振蕩器
厚度DSX321G(超過12mhz): 0.75mm
(12mhz以下):0.85mm
dsx321gk: 0.85mm
DSX320GE: 0.95mm
●耐熱性好，高精度，高可靠性
●支持廣泛頻率DSX321G/DSX320GE: 7.9 ~64mhz
DSX321GK: 9.8~40mhz
●耐冷熱循環性(焊錫裂紋):3000循環對應
[- 40~+ 125℃](DSX320GE)
●AEC-Q200兼容
更多相關日本KDS晶振型號
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS晶振 | 1ZN326000AB0A | DSX221SH | 2520 | 26.000MHZ | 7PF | 10PPM |
| KDS晶振 | ZC13727 | DSX221SH | 2520 | 24.000MHZ | 10PF | 30ppm |
| KDS晶振 | 1CX40000EE1O | DSX840GA | 8045 | 40.000MHZ | 18PF | 50ppm |
| KDS晶振 | 1C707600CC1B | DSX530GA | 5032 | 7.600MHZ | 10PF | 30PPM |
| KDS晶振 | 1C736864CC1A | DSX530GA | 5032 | 36.864MHZ | 8PF | 25PPM |
| KDS晶振 | 1HX12288CD1A | DSX840GA | 8045 | 12.288MHZ | 20PF | 30PPM |
| KDS晶振 | 1ZCT24000BD0A | DSX320GE | 3225 | 24.000MHZ | ||
| KDS晶振 | 1CG12288EE1C | DSX630G | 6035 | 12.288MHZ | ||
| KDS晶振 | 1ZCM28636AC0A | DSX320G | 3225 | 28.6364MHZ | 8PF | 10PPM |
| KDS晶振 | 1ZNY12000BC0C | DSX321SH | 3225 | 12.000MHZ | 12PF | |
| KDS晶振 | 1ZCV27600BZ0A | DSX321GK | 3225 | 27.6MHZ | 10PF | 20PPM |
| KDS晶振 | 1CG27000BC1L | DSX630G | 6035 | 27.000MHZ | 8PF | 20PPM |
| KDS晶振 | 1ZNY24000BC0E | DSX321SH | 3225 | 24.000MHZ | 0 | |
| KDS晶振 | 1ZNY28636BC0A | DSX321SH | 3225 | 28.63636MHZ | 0 | 0 |
| KDS晶振 | 1ZCM08000EE0C | DSX320G | 3225 | 8MHZ | 8PF | 50PPM |
| KDS晶振 | 1ZN240000LB0A | DSX221SH | 2520 | 40.000MHZ | 10PF | 5 |
| KDS晶振 | 1ZCM080000EE0A | DSX320G | 3225 | 8.000MHZ | 8PF | 20PPM |
| KDS晶振 | 1C710000CE1A | DSX530GA | 5032 | 10.000MHZ | ||
| KDS晶振 | 1ZCG14318CK1A | DSX530GK | 5032 | 14.31818MHZ | ||
| KDS晶振 | 1ZCG25000CK1A | DSX530GK | 5032 | 25.000MHZ | ||
| KDS晶振 | 1ZCM12288EE0B | DSX320G | 3225 | 12.288MHZ | ||
| KDS晶振 | 1ZCM24545AC0A | DSX320G | 3225 | 24.54545MHZ | ||
| KDS晶振 | 1ZNY12000CC0D | DSX321SH | 3225 | 12.000MHZ | - | - |
| KDS晶振 | 1ZNY12000AB0C | DSX321SH | 3225 | 12.000MHZ | - | - |
| KDS晶振 | 1ZCM08000EK0A | DSX320G | 3225 | 8MHz | 8pF | ±50ppm |
| KDS晶振 | 1ZN324000AC0B | DSX221SH | 2520 | 24.000MHZ | - | - |
