頻率：0.75~1350MHz

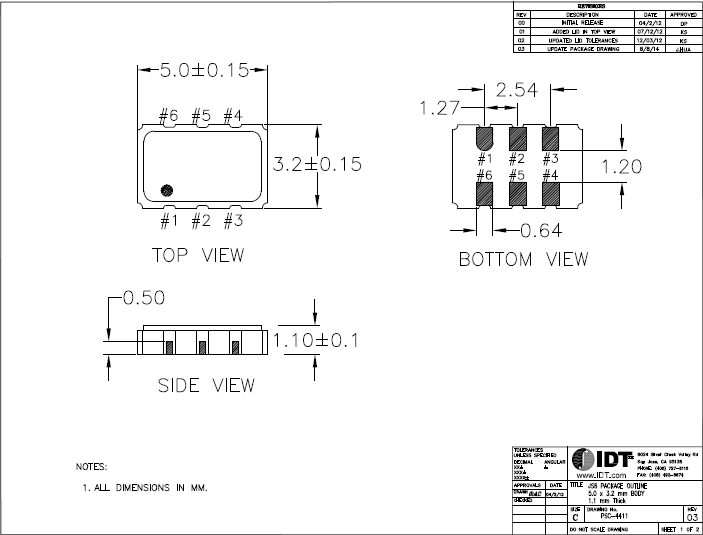

尺寸：5.0*3.2mm
IDT晶振集團開發了能夠與處理器,存儲器等數字系統,其他半導體以及物理世界連接的半導體解決方案.IDT認為作為一名行業領導者努力解決我們環境所面臨的挑戰以及社會需求是我們義不容辭的責任.IDT晶振作為較為出色的國際企業,致力于研發生產銷售晶振,石英晶振,有源晶振,壓控振蕩器,溫補晶振,石英晶體振蕩器等水晶元件.不斷提高生產技術以及開發更多高精密石英晶體元器件.IDT 的集成電路被全球的通信、計算和消費產業廣泛采用,在全球各地設有研發生產以及運營銷售基地.
IDT晶振,貼片晶振,XLL晶振,XLL526125.000000I晶振 ,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
|
項目 |
符號 |
XLL晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
0.75~1350MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +70℃ |
請聯系我們查看更多資料http://m.yancaiwang.com.cn |
|
H: -40℃ to +85℃ |
|||
|
J: -40℃ to +105℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
IDT晶振環保方針:
IDT 晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
IDT 晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.IDT晶振,貼片晶振,XLL晶振,XLL526125.000000I晶振.
