頻率：13.0～40.0MHz
尺寸：4.0*2.5*0.8mm

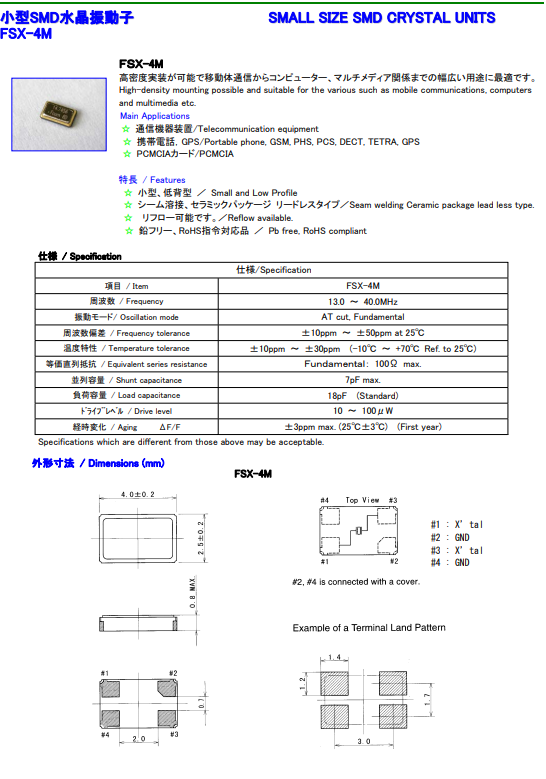

富士通石英晶振,貼片晶振,FSX-4M晶振,音叉表晶
| 制造商 | 富士通 | 產地 | 日本 | 產品型號 | FSX-4M |
| 頻率 |
13.0～40.0MHz |
負載 |
18pF |
溫度范圍 |
-10°C～+70°C |
| 頻率偏差 |
±10～±50ppm |
封裝 |

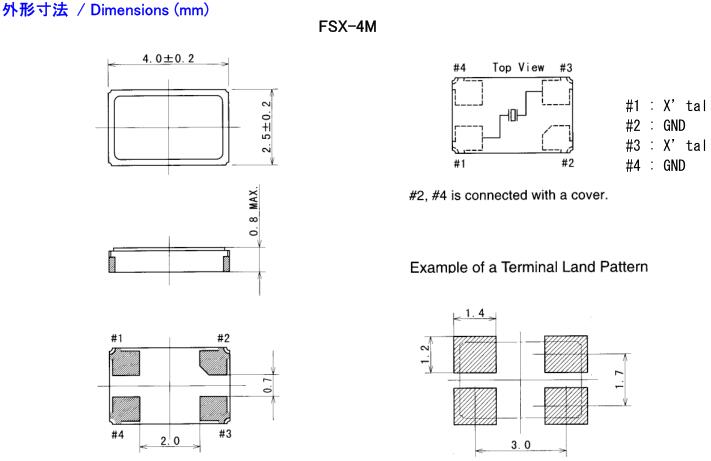

金屬面貼片 | 尺寸 | 4.0*2.5*0.8mm |
|
富士通晶振規格 |
單位 |
FSX-4M晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
13.0～40.0MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-20°C～+85°C |
裸存 |
|
工作溫度 |
T_use |
-10°C～+70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10～±50× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.
