頻率：32.768KHZ
尺寸：3.2*1.5mm
愛普生晶振FC3215AN,X1A000161000300水晶振動子,進口愛普生晶振,無源諧振器,SMD晶振,石英貼片晶振,3215mm晶振,小尺寸晶振,型號FC3215AN,編碼X1A000161000300是一款尺寸為3215mm,頻率為32.768KHZ,負載電容7pF,精度±50ppm,工作溫度-40to+105°C,具備超高的可靠性能和穩定性能,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,X1A000161000200無源晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.愛普生晶振FC3215AN,X1A000161000300水晶振動子

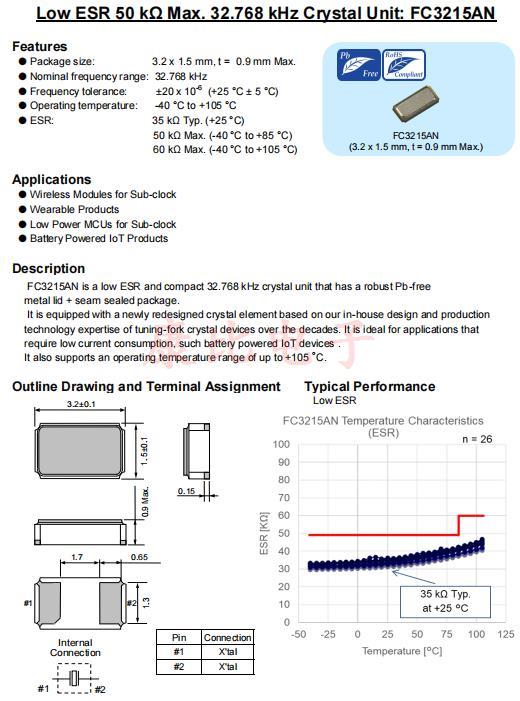

X1A000161000300晶振 參數圖
|
愛普生晶振規格 |
單位 |
FC3215AN晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +105°C |
標準溫度 |
|
激勵功率 |
DL |
1.0μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±20 × 10-6/-40°C ～ +105°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |

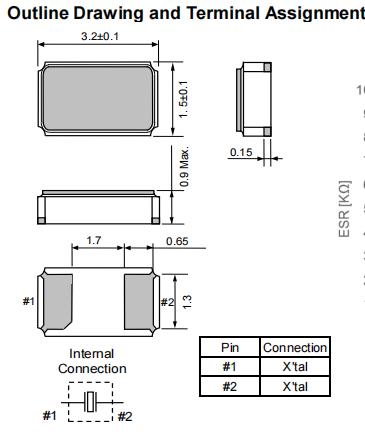

愛普生晶振FC3215AN,X1A000161000300水晶振動子 尺寸圖
X1A000161000300晶振 使用注意事項
粘合劑
請勿使用可能導致32.768K貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.愛普生晶振FC3215AN,X1A000161000300水晶振動子
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768K晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.愛普生晶振FC3215AN,X1A000161000300水晶振動子
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動，為地區的環保做貢獻。將環保活動的信息向公司內外公開，積極努力的與地區社會及相關人員建立信賴關系，為社會的發展做出貢獻。
通過此方針的公文化，在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時，也向公司外部公開。
愛普生晶振集團將建立可行的技術及經濟性環境目標，并確保其環境保護活動的質量，進口環保晶振的質量。
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。精工愛普生晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。愛普生晶振FC3215AN,X1A000161000300水晶振動子
EPSON晶振盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| X1A000141000100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000300 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141000400 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141000500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141000600 | 3215貼片晶振 | FC-135R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
| X1A000141001100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141001500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-15.0 ppm | -40 to +85 °C |
| X1A000141001600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141001900 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 12 pF | +/-10.0 ppm | -40 to +85 °C |
| X1A000141002200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 18 pF | -20.0/+10.0 ppm | -40 to +85 °C |
| X1A000161000100 | 3.2 x 1.5 x 0.9 mm | FC3215AN | 32.768kHz | 12.5 pF | +/-20.0 ppm | -40 to +105 °C |
| X1A000161000200 | 3.2 x 1.5 x 0.9 mm | FC3215AN | 32.768kHz | 9 pF | +/-20.0 ppm | -40 to +105 °C |
| X1A000161000300 | 3.2 x 1.5 x 0.9 mm | FC3215AN | 32.768kHz | 7 pF | +/-20.0 ppm | -40 to +105 °C |
