頻率：32.768KHz

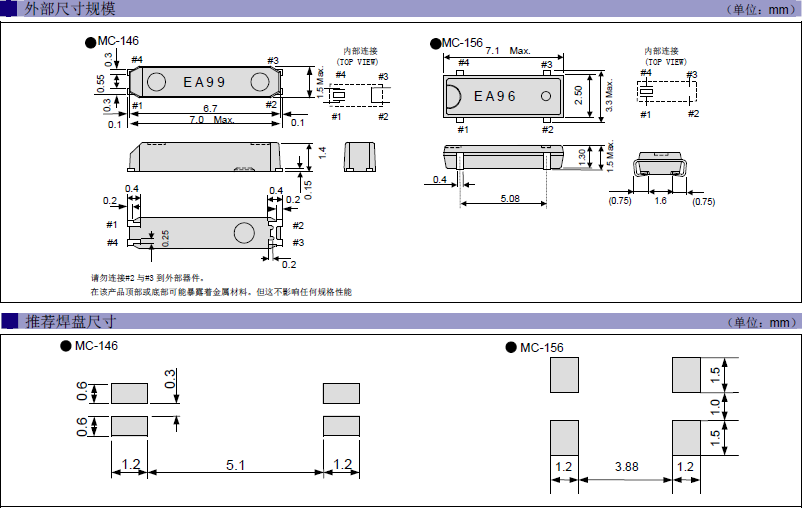

尺寸：7.0*1.5mm
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
愛普生晶振,貼片晶振,MC-146晶振,Q13MC1462000300晶振,32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定.
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切,BT切.其它切型還有CT,DT,GT,NT等.
|
愛普生晶振規格 |
單位 |
MC-146晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ 32kHz~100kHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準),
(±15 × 10-6 ～±50 × 10-6 可用) |
+25°C對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://m.yancaiwang.com.cn |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF,9pF,12.5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
| 尺寸 | 型號 | 編碼 | 頻率 | 工作溫度 | Tumover Temperature | 頻率老化最大值 |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000100 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000400 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461000600 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1461005200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000100 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000300 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000400 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000500 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000600 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462000900 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001000 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001100 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001500 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001600 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001700 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462001800 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462002200 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462003700 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462005300 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q13MC1462005900 | 32.768000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-3 ppm |
| 7 x 1.5 x 1.4 mm | MC-146 | Q14MC1461001300 | 32.000000 kHz | -40 to +85 °C | +25ºC +/-5ºC | +/-5 ppm |
MC-146晶振同款32.768K系列
| MC-146 | 7.0 x 1.5 x 1.4 |
32.768
(available 32 to 100)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-146 |
|---|---|---|---|---|---|
| MC-306 | 8.0 x 3.8 x 2.54 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-306 |
| MC-405 | 10.41 x 4.06 x 3.6 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-405 |
| MC-406 | 10.41 x 4.06 x 3.6 |
32.768
(available 20 to 120)
|
+/-20 +/-50 (+/-50 +/-100) |
-40 to +85 |
MC-406 |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些有源晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞.愛普生晶振,貼片晶振,MC-146晶振,Q13MC1462000300晶振
EPSON晶振環保方針：
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質,溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.根據需要,提高環境技術.材料和產品的發展信息及環境管理活動的公開性.
愛普生晶振公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進. 承諾保護環境,重視員工,客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.愛普生晶振,貼片晶振,MC-146晶振,Q13MC1462000300晶振
