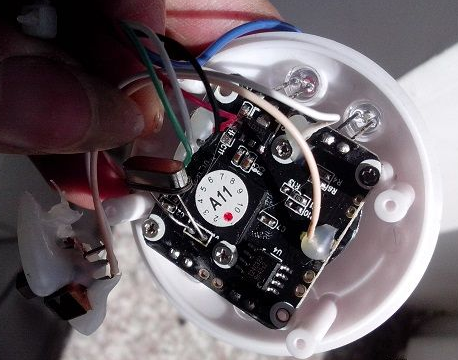

大家都知道,在電子產品制作中,電子元器件晶振必須依靠焊接,才能有可靠的電氣連接,并得到支撐和固定.焊接的過程就是用電烙鐵使焊料(焊錫)熔化，并借助焊劑(如松香)的作用，將電子元器件的端點與導線或印制電路板等牢固地結合在一起。對焊點的要求是連接可靠、導電大家知道，在電子制作中，各個良好、光潔美觀。
用電烙鐵焊接是電子制作的基本技能之一。良好的焊接是電子制作成功的重要保證;反過來說，焊接不良，往往會使制作失敗，甚至損毀貼片晶振等元器件?？雌饋砗附硬僮骱唵巍⑷菀祝嬲莆蘸附蛹夹g(shù)，焊出高質量的焊點，卻并不那么容易。為使初學者快速熟練地掌握焊接基本功，筆者結合多年來的實踐經驗講述焊接方法、經驗和技巧，希望讀者能夠認真閱讀領會，并多進行焊接練習，不斷提高焊接水平。
1. 在焊接石英晶體諧振器之前先在焊盤上涂上助焊劑，用烙鐵處理一遍，以免焊盤鍍錫不良或被氧化，造成不好焊，芯片則一般不需處理。

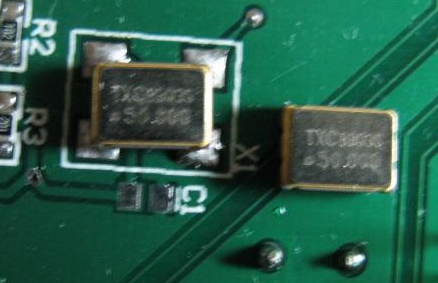

2. 用鑷子小心地將石英晶振放到PCB板上，注意不要損壞引腳。使其與焊盤對齊，要保證芯片的放置方向正確。把烙鐵的溫度調到300多攝氏度，將烙鐵頭尖沾上少量的焊錫，用工具向下按住已對準位置的芯片，在兩個對角位置的引腳上加少量的焊劑，仍然向下按住芯片，焊接兩個對角位置上的引腳，使芯片固定而不能移動。在焊完對角后重新檢查芯片的位置是否對準。如有必要可進行調整或拆除并重新在PCB板上對準位置。
3. 開始焊接有源晶振所有的引腳時，應在烙鐵尖上加上焊錫，將所有的引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行，防止因焊錫過量發生搭接。
4. 焊完所有的引腳后，用焊劑浸濕所有引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫，以消除任何短路和搭接。最后用鑷子檢查是否有虛焊，檢查完成后，從電路板上清除焊劑，將硬毛刷浸上酒精沿引腳方向仔細擦拭，直到焊劑消失為止。
5．貼片晶振元件則相對容易焊一些，可以先在一個焊點上點上錫，然后放上元件的一頭，用鑷子夾住元件，焊上一頭之后，再看看是否放正了;如果已放正，就再焊上另外一頭。
康比電子晶振廠家細說柔性電路板焊接注意事項
在布局上，電路板尺寸過大時，雖然焊接較容易控制，但印刷線條長，阻抗增大，抗噪聲能力下降，成本增加；過小時，則散熱下降，焊接不易控制，易出現相鄰 線條相互干擾，如線路板的電磁干擾等情況。因此，必須優化PCB板設計：
（1）縮短高頻元件之間的連線、減少EMI干擾。
（2）重量大的（如超過20g）晶振元件，應以支架固定，然后焊接。
（3）發熱元件應考慮散熱問題，防止元件表面有較大的ΔT產生缺陷與返工，熱敏晶振元件應遠離發熱源。
（4）32.768K元件的排列盡可能平行，這樣不但美觀而且易焊接，宜進行大批量生產。電路板設計為4∶3的矩形（佳）。導線寬度不要突變，以避免布線的不連續性。電路板長時間受熱時，銅箔容 易發生膨脹和脫落，因此，應避免使用大面積銅箔。
