Crystek瑞斯克了解TCXO晶振CVT25-19.200
溫度補償晶體振蕩器(TCXOs) 在今天被廣泛使用無線通信系統。 它們已經成為一個重要的組成部分到手機和不斷發展的無線PDA產業。高端TCXO溫補晶振也是一個重要的組成部分電信等行業。

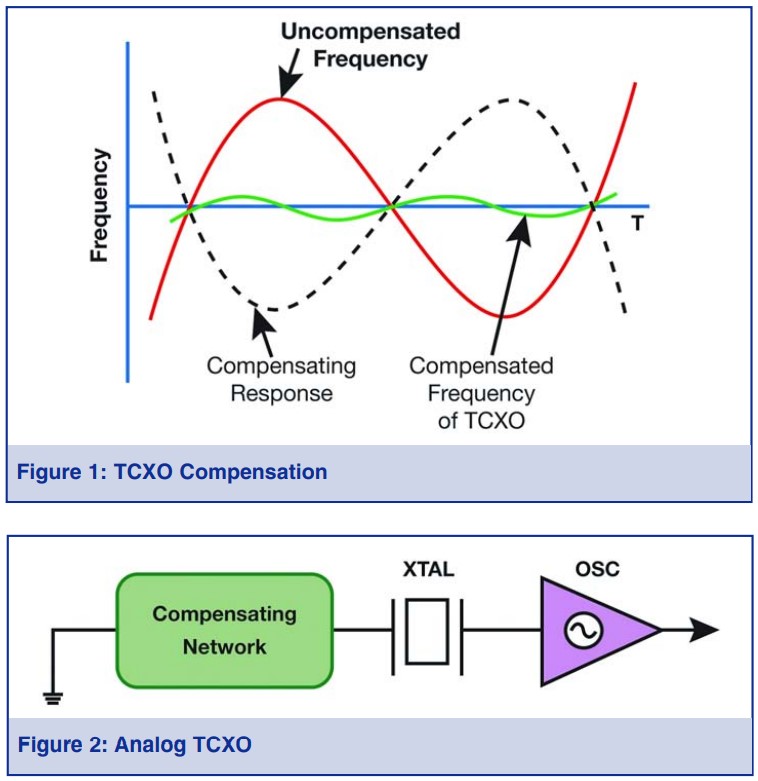

之間的主要區別是TCXO和一個簡單的晶體振蕩器TCXO晶振含有額外的 校正(補償)電路 晶體的頻率與溫度特性。圖1描繪了一個 簡單說明水晶是如何 已更正。附加補償電路分為三種主要類別：數字、模擬 或者模擬/數字組合。 了解差異 數字和模擬補償之間的差異很重要，因為在某些情況下案例，不可互換。
未補償的頻率 圖1所示的穩定性是典型的AT切割石英晶體。它實際上是一系列曲線，主要由水晶坯切割的角度決定。這些曲線遵循a 以下形式的三次方程:
商品TCXOs可從以下網站獲得 +/-1.5ppm至+/-5ppm的頻率穩定性，溫度范圍為-40°C至+85°C 標準規格超出+/-2.5ppm -30°C至+75°C。頻率穩定性 0℃至+70℃范圍內低于+/-1.5ppm 很難實現，因此會失敗 進入高性能類別。 商品TCXOs通常成本較低比8美元，而高性能 TCXOs通常是15美元或更多
商用TCXOs可以制造成非常小的封裝，例如 5x3.2x1.5mm毫米甚至3.2x2.5x1mm毫米石英晶振更小的尺寸即將出現。這些微型振蕩器都是基于ASIC的 大批量制造。由于 所使用的特定ASIC、公司不能提供任何 除頻率外的定制 在家庭的范圍內。此外，所有這些小型TCXOs實際上都是VC-TCXO晶振，也就是說，它們提供了 用于電氣調諧或偏差的引腳。
這些上的輸出波形選項 小型TCXOs僅限于限幅正弦 或僅正弦波。如果你需要 例如，HCMOS，它是可用的 只有在大包裝上。所有產品均提供高性能TCXOs 流行的波形選項 (正弦波、HCMOS、LVPECL等。). 削波正弦波形有一個 與其他波形相比的主要優勢:電流消耗。限幅正弦的典型電流消耗最大為2mA 在+3V時。內部限幅正弦驅動器 只是來源于 雙極晶體管。這意味著石英晶體振蕩器看到的負載必須是 高阻抗；通常它需要一個 10K歐姆負載。限幅正弦驅動器非常適合直接驅動PLL ICs，提供低電流解決方案
Crystek瑞斯克了解TCXO晶振CVT25-19.200
有四種數字實現(和一種基本模擬)類型。這些 如下所示:
TCXO-溫度補償晶體振蕩器 (參見圖2)

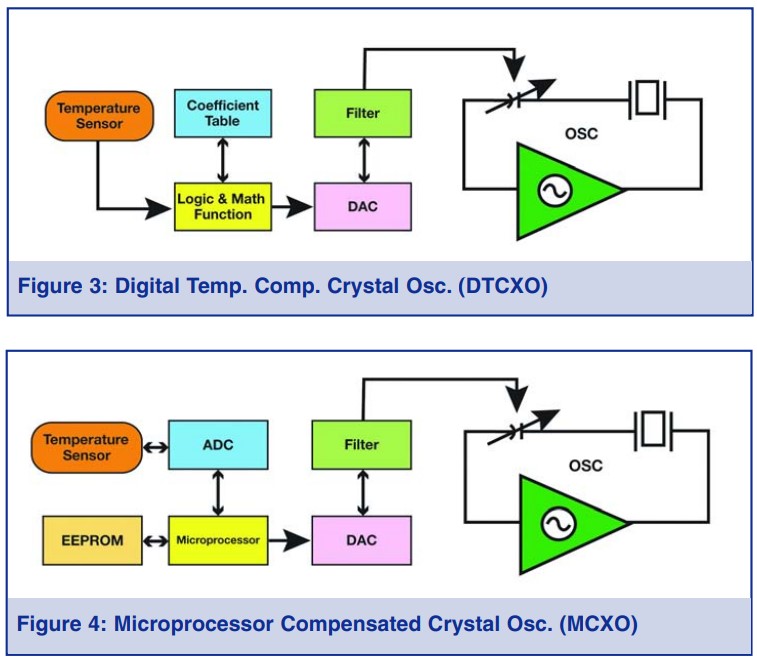

ADTCXO–模擬數字溫度補償晶體振蕩器(參見圖3 例外情況是DAC和邏輯 被一個三次函數所取代 和模擬放大器)
DTCXO–數字溫度補償晶體振蕩器 (參見圖3)
MCXO–微處理器補償晶體振蕩器 (參見圖4)
DCXO–數字控制晶體振蕩器
Crystek瑞斯克了解TCXO晶振CVT25-19.200
圖3中的ADTCXO是 現在手機行業使用的型號，有5.0x3.2x1.5毫米貼片晶振的尺寸 而且更小。這些振蕩器也是 由于其尺寸小和低，被設計在所有類型的設備中 成本。但是，設計師要注意:隨著 圖3的DTCXO版本和 其他數字實現，階段 將會發生碰撞(突然的相變) 當振蕩器進行校正時 因為它感應到了溫度 改變。ADTCXO版本的 圖3沒有相位跳變 因為它的模擬后端。
確定振蕩器是否具有 相位命中或頻率階躍可能不 在頻率與溫度曲線中很容易看到。對頻率和溫度求一階導數 數據有助于揭示相位命中。 查看相位命中的另一種方法是 使用TCXO設置一個測試 作為相位的參考頻率 鎖定環路(PLL)，然后監控 相位檢測器上的錯誤電壓 TCXO溫度上升。
一個大的相位擊中可以解鎖許多 通信鏈接，如果它不能全神貫注。因此，盡職調查 必須由設計師預先完成 考慮使用數字實現的振蕩器。數字控制晶體 此處未顯示石英晶體振蕩器(DCXO) 因為它可以用許多不同的方式實現。這作者將DCXO定義為任何晶體振蕩器的頻率 晶體由設備的校正 主機微處理器。更正 情報可能如下:
1)水晶的頻率。與溫度的關系曲線
2)來自外部源的定時 (即，小區站可以傳遞定時 給PDA或手機)
DCXO的設計者可能不想要達到一個好的穩定TCXO。例如，他或她可能 滿足于將+/-25ppm晶體補償/校正到+/-5ppm 而不增加獨立TCXO的成本。的另一個優點是 使用主微處理器來執行校正是可以暫停的 傳輸時的更新，以及 可能在接收時。
3)來自an的參考頻率 外部或內部來源

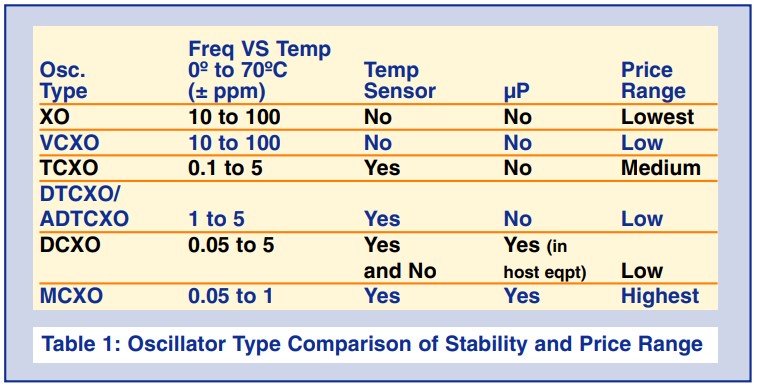

不同版本的TCXOs以及simple 用于比較的時鐘(XO)和VCXOs。
| 原廠代碼 | 品牌 | 型號 | 類型 | 頻率 | 頻率穩定度 |
| CVCSO-914-1000 | Crystek晶振 | CVCSO | VCSO (SAW) | 1GHz | +100ppm |
| CXOH20-BP-10.000 | Crystek晶振 | CXOH20 | TCXO | 10MHz | ±1ppm |
| CVCSO-914-245.760 | Crystek晶振 | CVCSO-914 | VCSO (SAW) | 245.76MHz | ±200ppm |
| CVS575-622.080 | Crystek晶振 | CVS575 | VCSO (SAW) | 622.08MHz | ±150ppm |
| CVS575S-500.000 | Crystek晶振 | CVS575S | VCSO (SAW) | 500MHz | -150ppm, +100ppm |
| PPRO30-10.000 | Crystek晶振 | PPRO | TCXO | 10MHz | ±2.5ppm |
| PPRO30-40.000 | 有源晶振 | PPRO | TCXO | 40MHz | ±2.5ppm |
| CVS575-500.000 | Crystek晶振 | CVS575 | VCSO (SAW) | 500MHz | ±150ppm |
| PPRO30-13.000 | Crystek晶振 | PPRO | TCXO | 13MHz | ±2.5ppm |
| PPRO30-26.000 | Crystek晶振 | PPRO | TCXO | 26MHz | ±2.5ppm |
| CVT25-38.400 | Crystek晶振 | CVT25 | TCXO | 38.4MHz | ±2.5ppm |
| CVT25-13.000 | Crystek晶振 | CVT25 | TCXO | 13MHz | ±2.5ppm |
| CVT25-19.200 | Crystek晶振 | CVT25 | TCXO | 19.2MHz | ±2.5ppm |
| CVT25-26.000 | Crystek晶振 | CVT25 | TCXO | 26MHz | ±2.5ppm |
| CVT25-33.600 | Crystek晶振 | CVT25 | TCXO | 33.6MHz | ±2.5ppm |
| CVT32-10.000 | Crystek晶振 | CVT32 | VCTCXO | 10MHz | ±2.5ppm |
| CVT32-20.000 | Crystek晶振 | CVT32 | VCTCXO | 20MHz | ±2.5ppm |
| PPRO30-19.200 | Crystek晶振 | PPRO | TCXO | 19.2MHz | ±2.5ppm |
