頻率：160.000~800.000MHZ

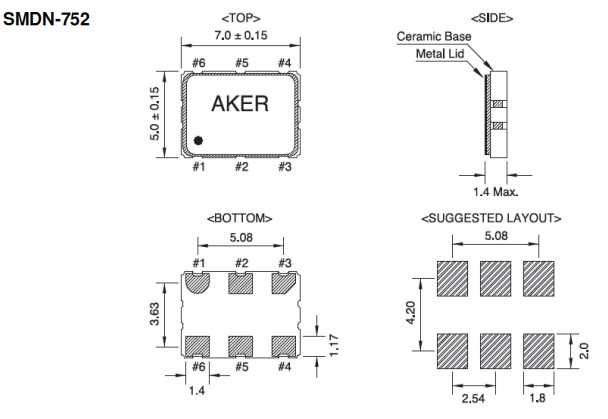

尺寸：7.0x5.0mm
AKER安基晶振,SMDN-752差分晶振,5G通訊設備晶振，差分晶振有不同的輸出信號,LV-PECL,HCSL,LVDS輸出晶振是差分晶振通用的輸出信號.一般為六腳貼片晶振,能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性,具有高性能,低功耗,低噪聲,低抖動,低損耗等特點.被廣泛用于通訊設備,機頂盒,光端機,安防設備及各種頻率控制設備上.
AKER晶振科技成立于西元1990年，主要從事石英元件產品的研發、包含石英晶體，貼片晶振，耐高溫晶振，有源晶振，石英晶體振蕩器，壓控溫補晶振，差分晶體振蕩器等制造及銷售。擁有深厚的研發技術底蘊，為晶體振蕩器之專業制造公司。深耕臺灣、布局全球。在美國與中國大陸均設有據點，提供客戶最及時的服務，朝客戶導向目標邁進。科技不斷的進步，安碁科技亦不斷提升技術服務。透過與客戶緊密的互動，了解客戶需求，提供客戶全方位的技術支援─Total Solution； 貫徹安碁誠信為首、專業化客戶服務及品質優先的理念。公司愿景-追求卓越，不斷創新，與客戶一同成長，成為客戶在頻率控制元件領域的最佳伙伴。
臺灣安基晶振公司了解市場需求，為客戶提供范圍最廣的頻率控制產品之一。主營產品石英晶體，有源晶振，晶體振蕩器，溫補晶體振蕩器，壓控晶體振蕩器等，快速、準確的產品開發；符合規格的優質組件；對制造過程的仔細控制。所有這些都使Aker晶振能夠提供最好的頻率控制技術，幫助推動幾乎每個行業的產品開發，從網絡、PC、物聯網和家用電器到汽車、醫療、工業控制和安全。
Aker晶振在臺灣和中國大陸的制造工廠采用最先進的設備。所有生產、校準和測試設施都是完全自動化的。每個工廠都通過了 ISO 9001 認證。我們是一家在臺灣證券交易所上市的上市公司。讓我們與眾不同的是我們對所有客戶的靈活性、承諾、可靠性和經過驗證的性能。

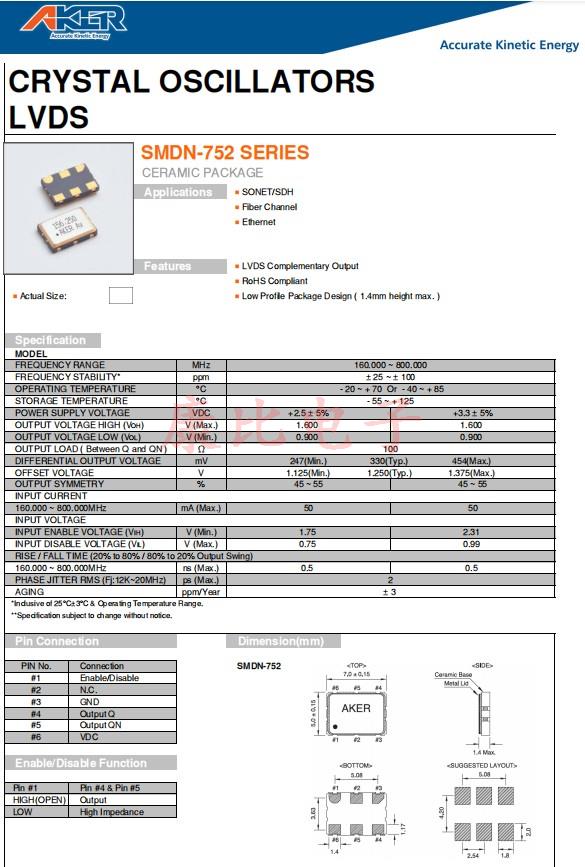

| FREQUENCY RANGE | MHz | 160.000 ~ 800.000 | |
| FREQUENCY STABILITY* | ppm | ± 25 ~ ± 100 | |
| OPERATING TEMPERATURE | °C | - 20 ~ + 70 Or - 40 ~ + 85 | |
| STORAGE TEMPERATURE | °C | - 55 ~ + 125 | |
| POWER SUPPLY VOLTAGE | VDC | +2.5 ± 5% | +3.3 ± 5% |
| OUTPUT VOLTAGE HIGH (VOH) | V (Max.) | 1.6 | 1.6 |
| OUTPUT VOLTAGE LOW (VOL) | V (Min.) | 0.9 | 0.9 |
| OUTPUT LOAD ( Between Q and QN ) |
Ω |
100 | |
| DIFFERENTIAL OUTPUT VOLTAGE | mV | 247(Min.) 330(Typ.) 454(Max.) | |
| OFFSET VOLTAGE | V | 1.125(Min.) 1.250(Typ.) 1.375(Max.) | |
| OUTPUT SYMMETRY | % | 45 ~ 55 | 45 ~ 55 |
| INPUT CURRENT | |||
| 160.000 ~ 800.000MHz | mA (Max.) | 50 | 50 |
| INPUT VOLTAGE | |||
| INPUT ENABLE VOLTAGE (VIH) | V (Min.) | 1.75 | 2.31 |
| INPUT DISABLE VOLTAGE (VIL) | V (Max.) | 0.75 | 0.99 |
| RISE / FALL TIME (20% to 80% / 80% to 20% Output Swing) | |||
| 160.000 ~ 800.000MHz | ns (Max.) | 0.5 | 0.5 |
| PHASE JITTER RMS (Fj:12K~20MHz) | ps (Max.) | 2 | |
| AGING | ppm/Year | ± 3 | |
AKER安基晶振,SMDN-752差分晶振,5G通訊設備晶振
在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
